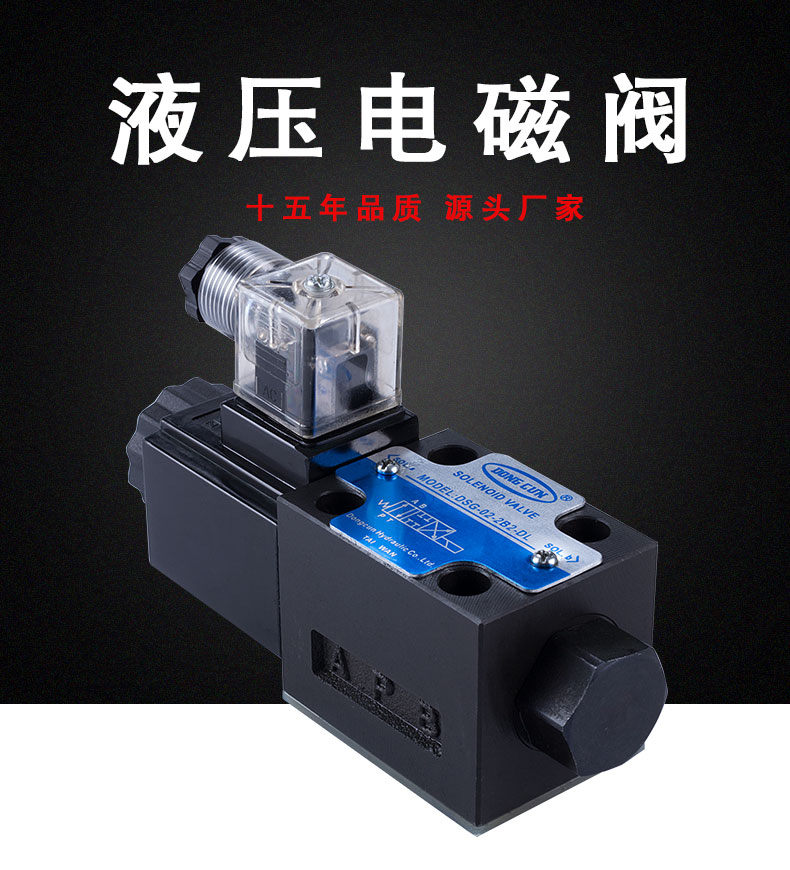

液压电磁阀原理结构要点

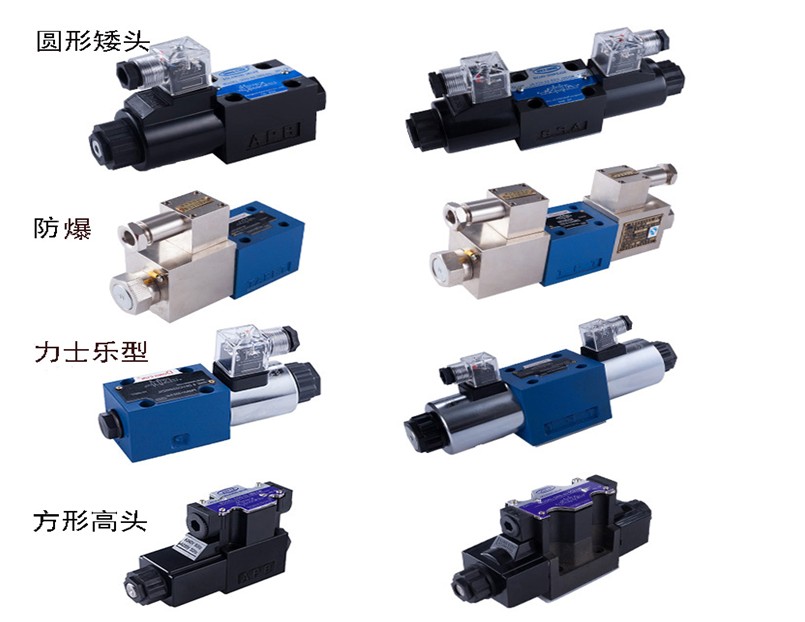

电磁阀原理结构
电磁阀是依靠电磁线圈产生电磁力来驱动阀门开、关的流体控制元件，也是工业控制过程中常用执行器之。电磁阀按原理分为:直动式、分步直动式、先导式三大类;按结构分为:膜片式电磁阀和活塞式电磁阀两类。
(1直动式电磁阀
原理:通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开:断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。
N
特点:在真空、负压、零压时能正常工作，但通径一般不超过25mm。
(2分步直动式电磁阀
原理:它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先打开先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开:断电时，先导阀和主阀利用弹黄力或介质压力推动关闭件，向下移动，使阀门关闭。特点:在零压差或真空、高压时亦能可靠工作，但功率较大，要求必须水平安装
(3先导式电磁阀
原理:通电时，电磁力把先导孔打开，上腔室压力迅速下降， 在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开:断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速进入上腔室在关闭件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点:流体压力范围上限较高，可任意支装(需定制)但必须满足流体压差条
件。
选型指导，选型重点
电磁阀选型应该依次遵循安全性，可靠性，适用性，经济性四大原则和六个现场工况要求(即通径大小、介质种类、压力等级、电源电压、动作方式、特殊功能。选型依据
一、根据管道参数选择电磁阀的:通径规格(即DN、接口方式(连接方式)
1、按照现场管道内径尺寸或流量要求来确定通径(DN尺寸。
2、接口方式，一般DN >50要选择法兰接口，DN=50则可根据用户需要自由选择螺纹式或者法兰式。
二、根据介质种类选择电磁阀的:阀体材质、密封材料、温度组
1、腐蚀性流体:阀体材质直选用不锈钢或PTFE (聚四氟乙烯，俗称塑料王)，并选配氟橡胶或PIFE密封材料。
2食用或超净流体: 阀体材质宜选用卫生级不锈钢，并选配硅橡胶密封材料。
3、高温流体:要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞型原理结构的。
4. 流体状态:大至有气态，液态或混合状态，特别是口径大于25时一定要区分开来，因它与导孔参数有关。
5.流体粘度:通常在50cSt以下可任意选择，若超过此值，则需选用高粘度电磁阀。
6、流体清洁度:介质含少量微小杂质时可选膜片结构的，但也可在电磁阀前安装过滤器任选其它结构。
三、根据压力等级选择电磁阀的:原理结构类型
1、当电磁阀需要长时间的启动，并且持续开启的时间大大超过关闭的时间，宜选用常开型。
2. 要是开和关频繁切换或开启的时间短或开、关的时间差不多时，则选常闭型。
3、但是有些用于安全保护的工况，如炉窑火焰监测、燃气泄露报警、消防安全联动系统，则应该选择紧急切断电磁阀，而不宜选长期通电型(长期通电只是一个相对概念)，更不能选常开式。
