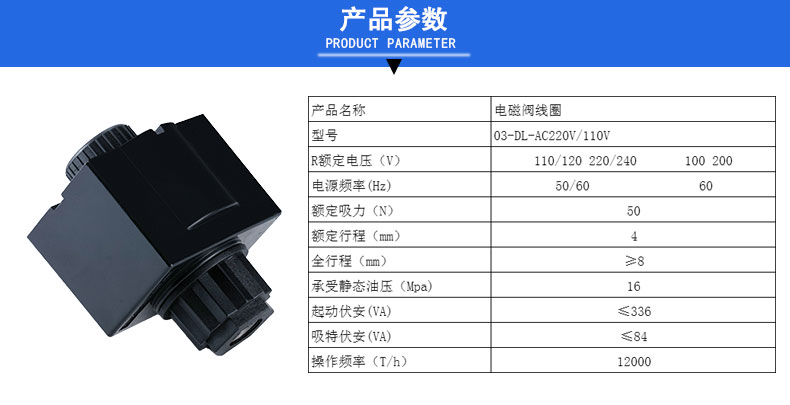

液压电磁换向阀线圈03-DL-AC220V110V

液压电磁阀工作原理

阀体和滑动阀芯是滑阀式液压电磁换向阀的结构主体。在电磁换向阀的阀体上有多个不同的油路接口，各油路接口与阀体上相应的环形槽相通，有几个油路接口就叫几通阀。液压机械一般运用四通液压电磁换向阀。阀芯移动后能够停留在不同的作业方位上，阀芯有几个作业方位就叫几位阀。如C2机能的电磁换向阀阀芯有3个作业方位，阀体上有4个油路接口，该阀就称为三位四通电磁换向阀。不同的油路接口是经过阀芯的作业方位来实现接通或关断的。

一般液压电磁阀与液压系统供油油路衔接的接口用P表明，与回油油路衔接的接口用T表明，与履行元件衔接的油口用A和B表明。力田液压电磁换向阀的阀体上均有油口的标识

液压单向阀的结构，按进出口流道的布置方式可分为直通式单向阀和直角式单向阀。直通式进口和出口流道在同一轴线上，直角式进口和出口流道成直角布置。

直通式液压单向阀结构简略，但液流压力丢失大，修理时替换绷簧不便利。直角式液压单向阀结构杂乱，但压力丢失小，修理便利。

液压单向阀的阀芯有钢珠式和锥阀式，钢珠式结构简略，制作便利，但密封式不如锥阀式，一般用于小流量场合。现在，运用的是锥阀式液压单向阀。
