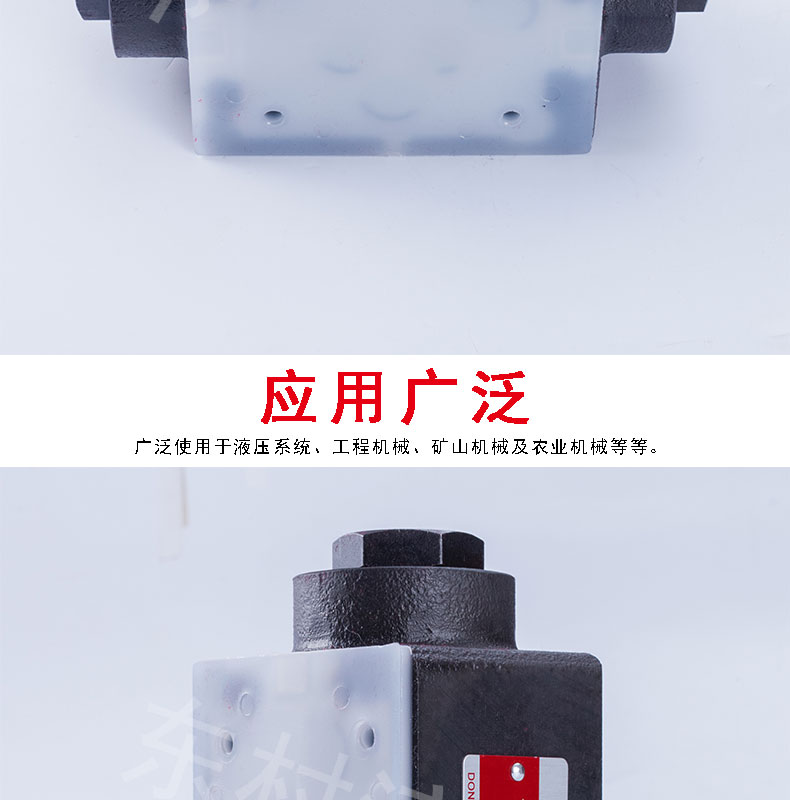

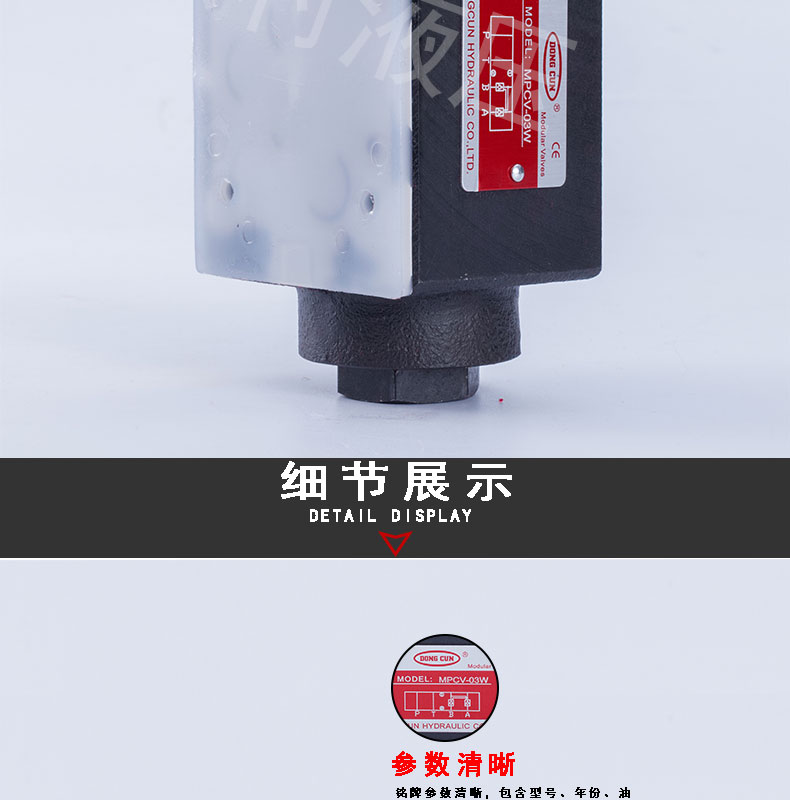

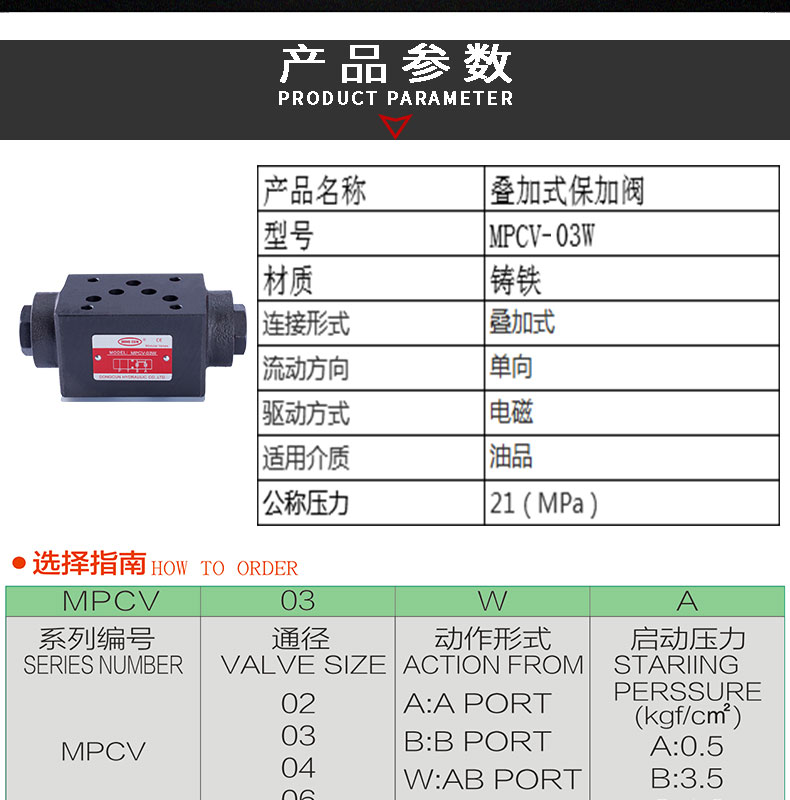

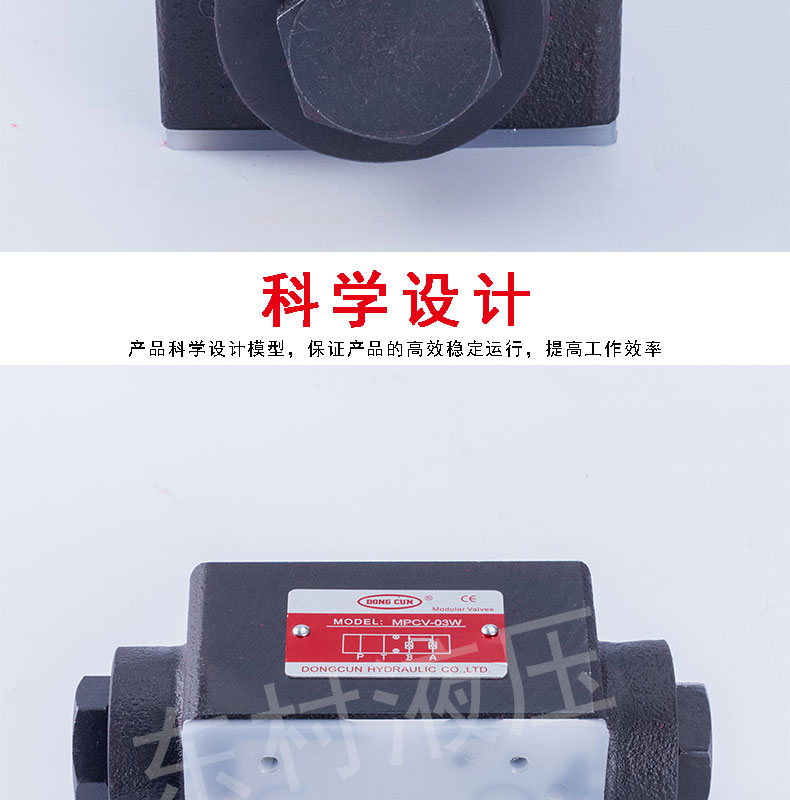

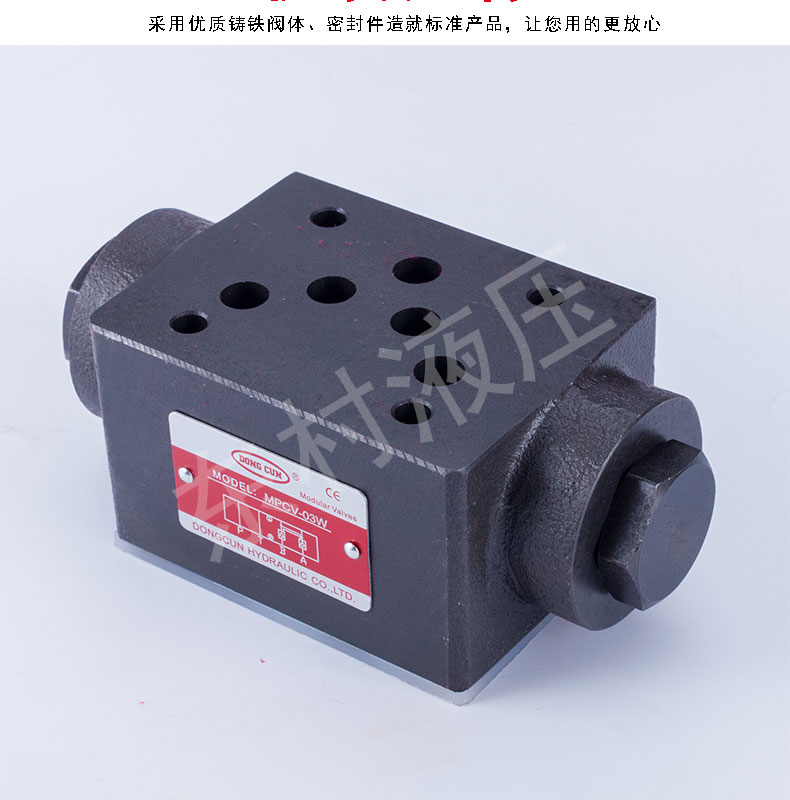

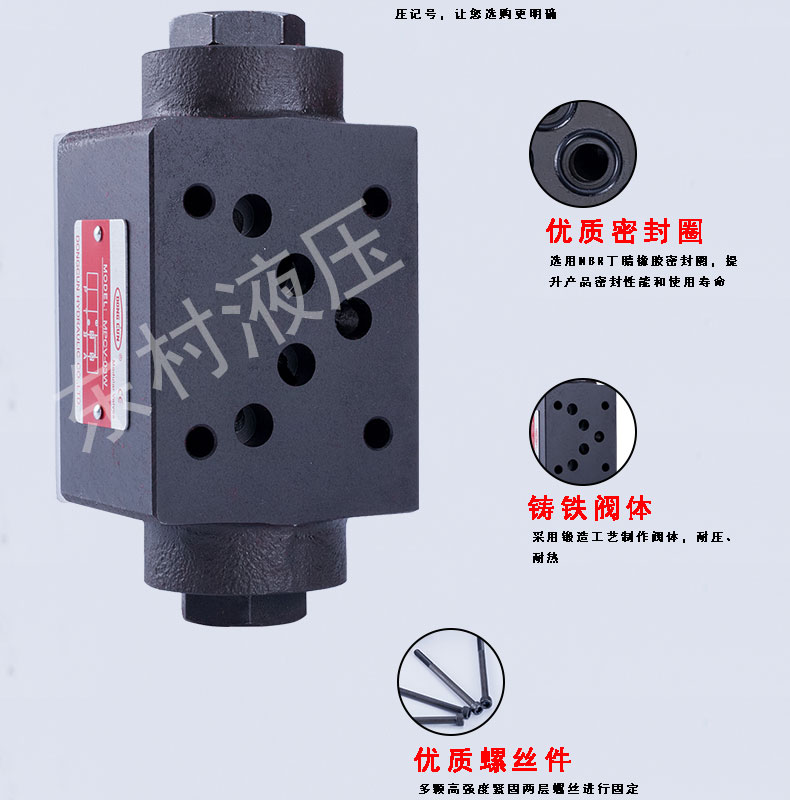

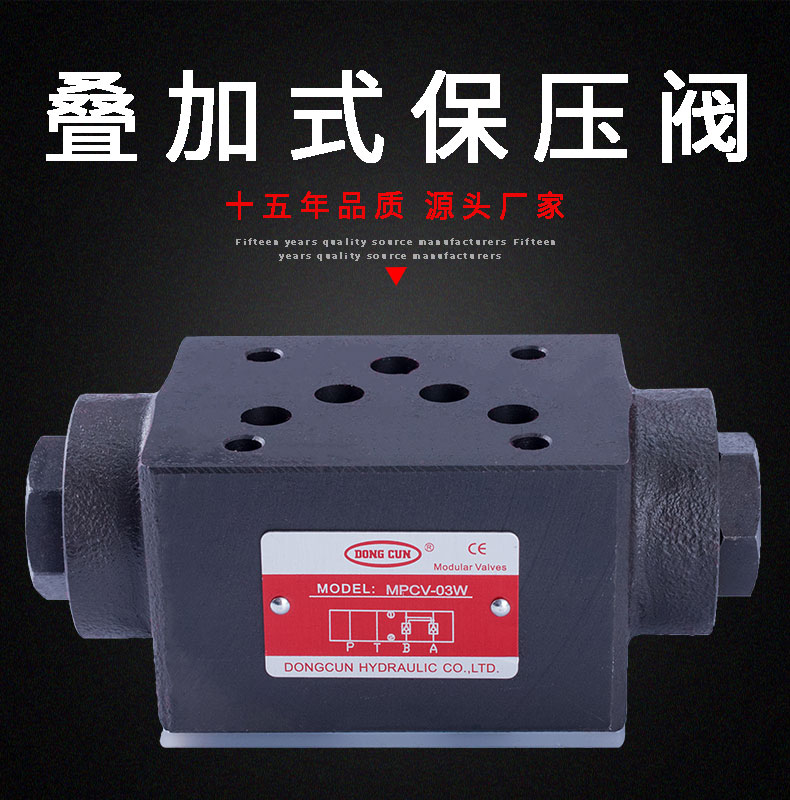

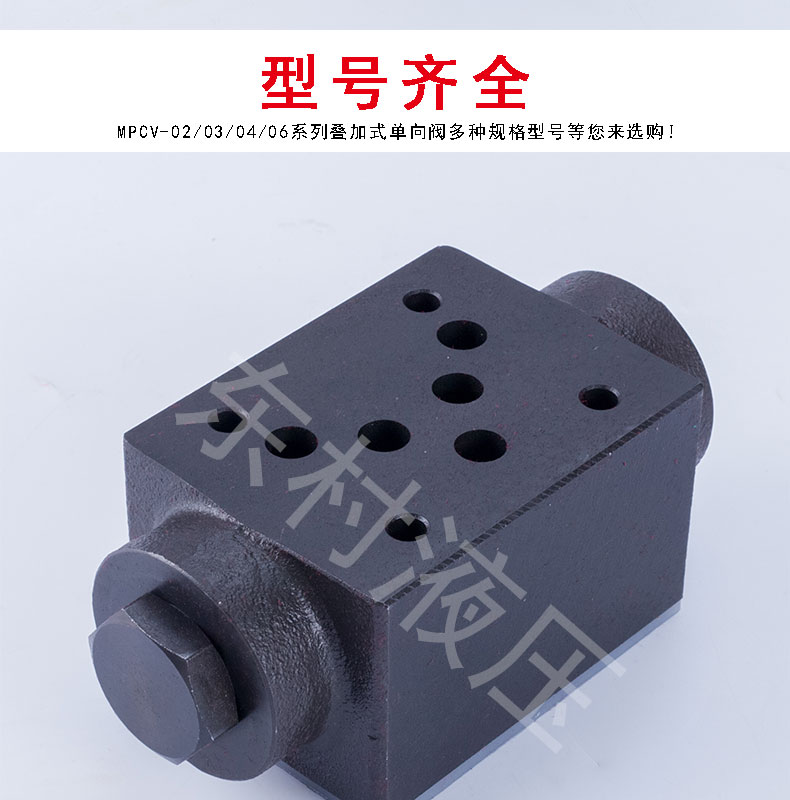

厂家直销液压机械叠加阀 MPCV-03W平衡式叠加阀 高压叠加式单向阀
厂家直销液压机械叠加阀 MPCV-03W平衡式叠加阀 高压叠加式单向阀
厂家直销液压机械叠加阀 MPCV-03W平衡式叠加阀 高压叠加式单向阀
绘制叠加阀的液压系统原理图注意事项
绘制采用叠加阀的液压系统的原理图时应注意以下几点:
1)首先要确定系统中各种阀的功能、压力通径等。一叠阀中相连块之间的通径和连接尺寸必须致。
2)在一叠阀中， 系统中的主换向阀(主换向阀不是叠加阀，是标准的板式元件安装在最上面，与执行部件连接用的底板块放在最下面，叠加阀均安装在主换向阀和底板块之间，其顺序按系统的动作要求而定。
3)每个叠加阀和底板块上的接口都有不同字母表示，不同的含义，绘制原理图时，应注意以上字母的标识位置。
4)压力表开关的位置应紧靠底板块。
5)有些叠加阀的相互安装位置有制约性，不可随意改动。
本文关键词:液压机械叠加阀,平衡式叠加阀,高压叠加式单向阀
