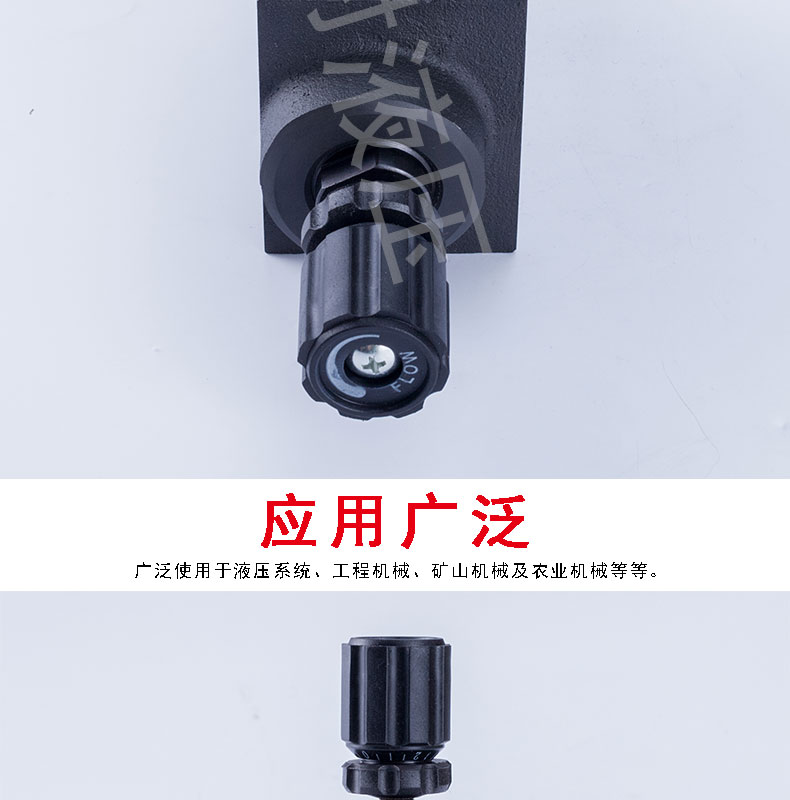

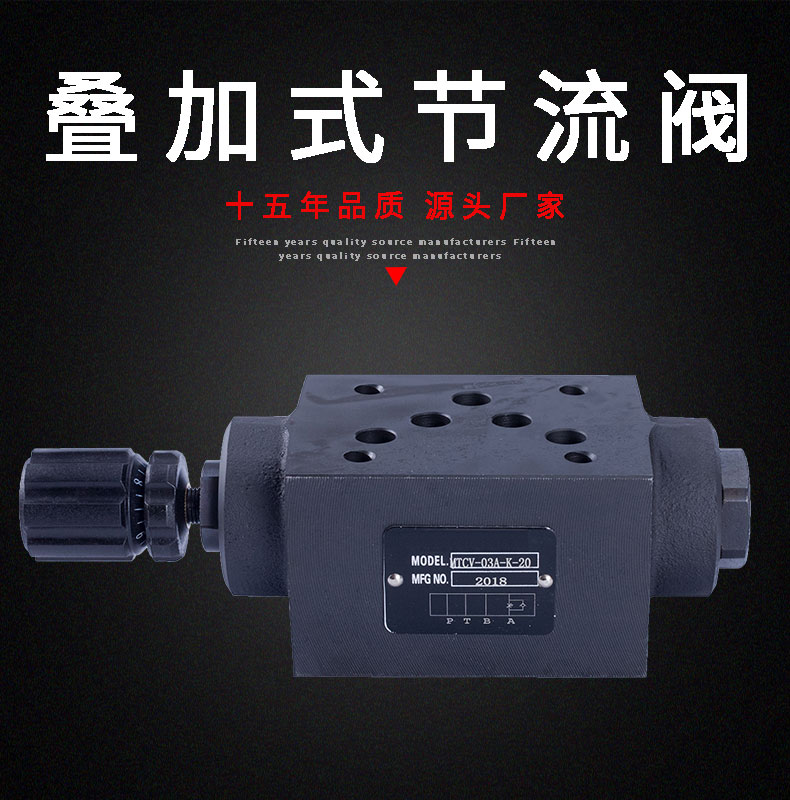

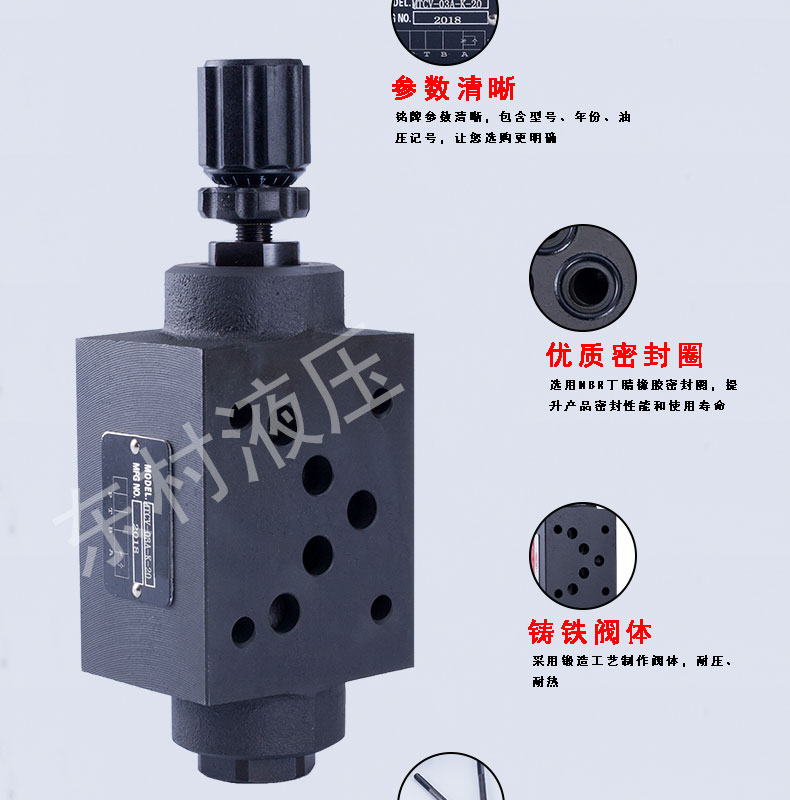

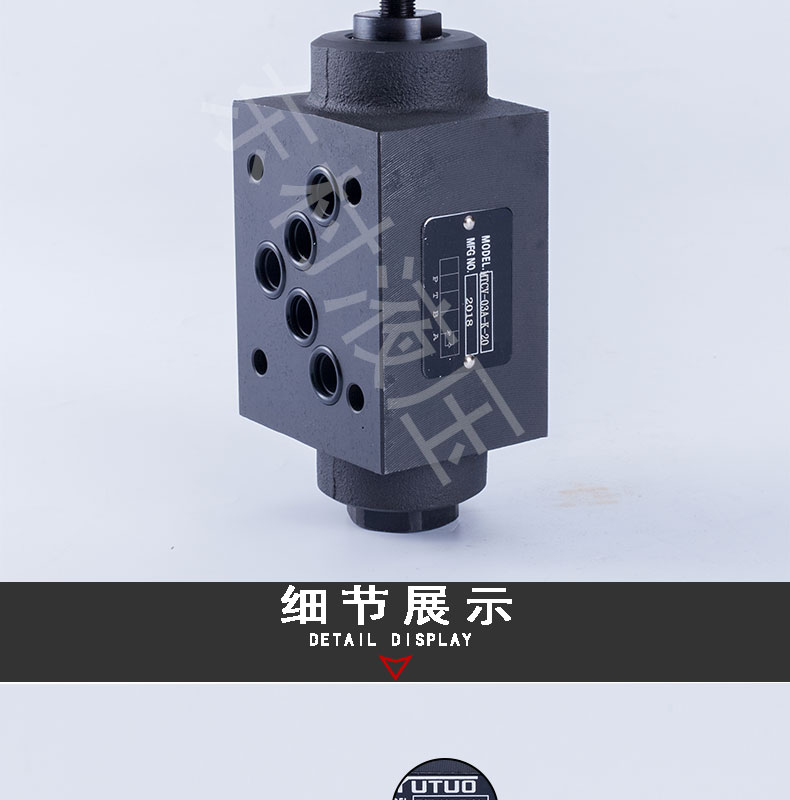

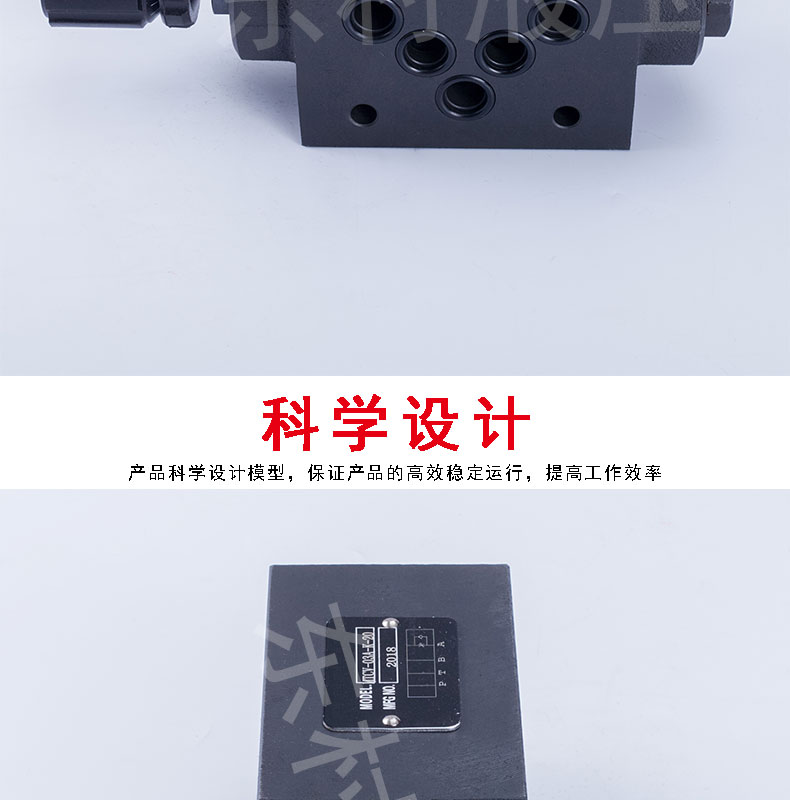

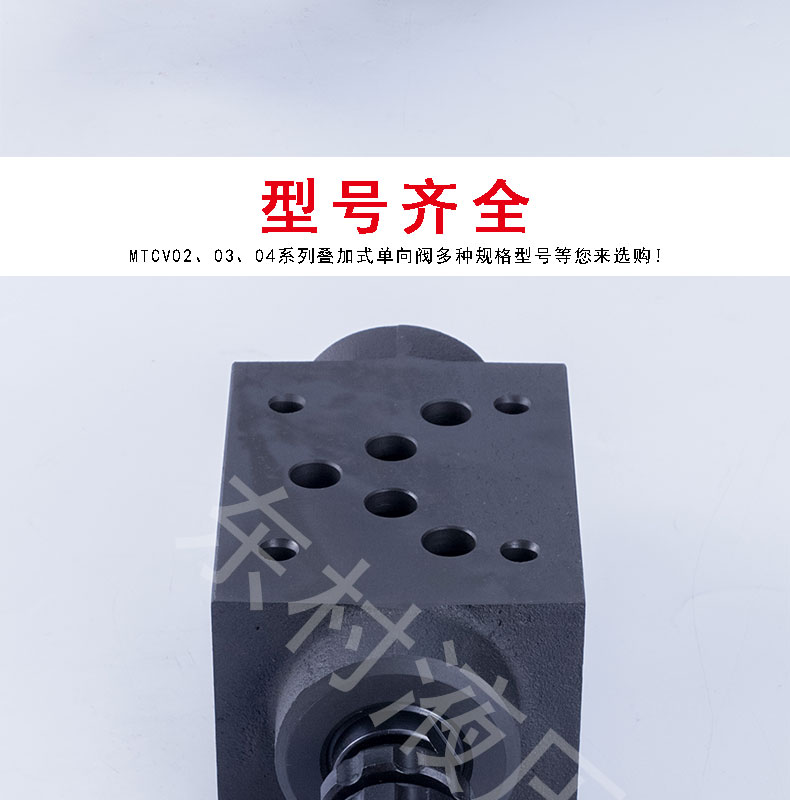

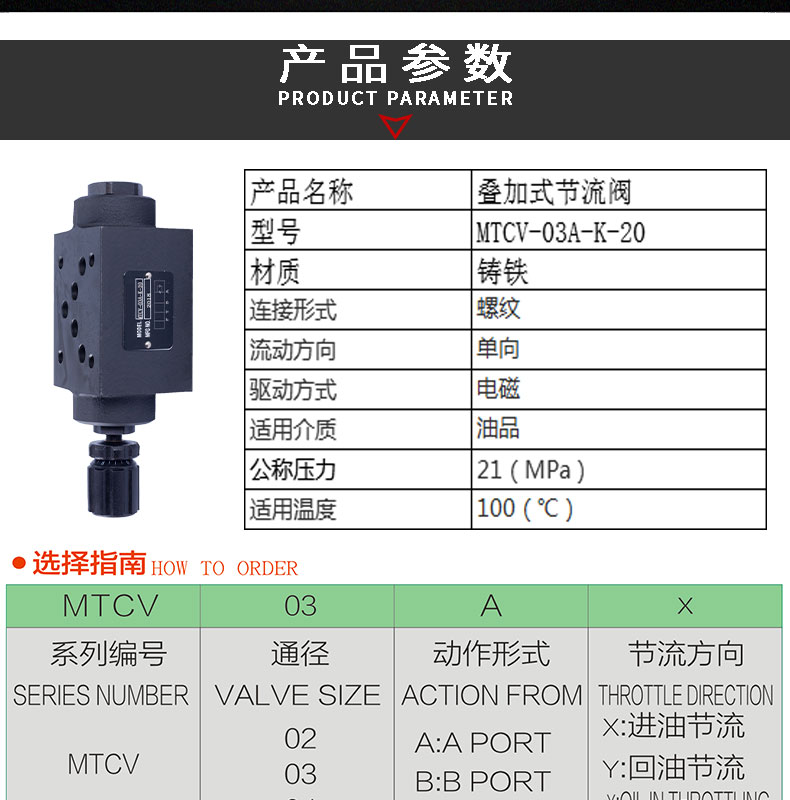

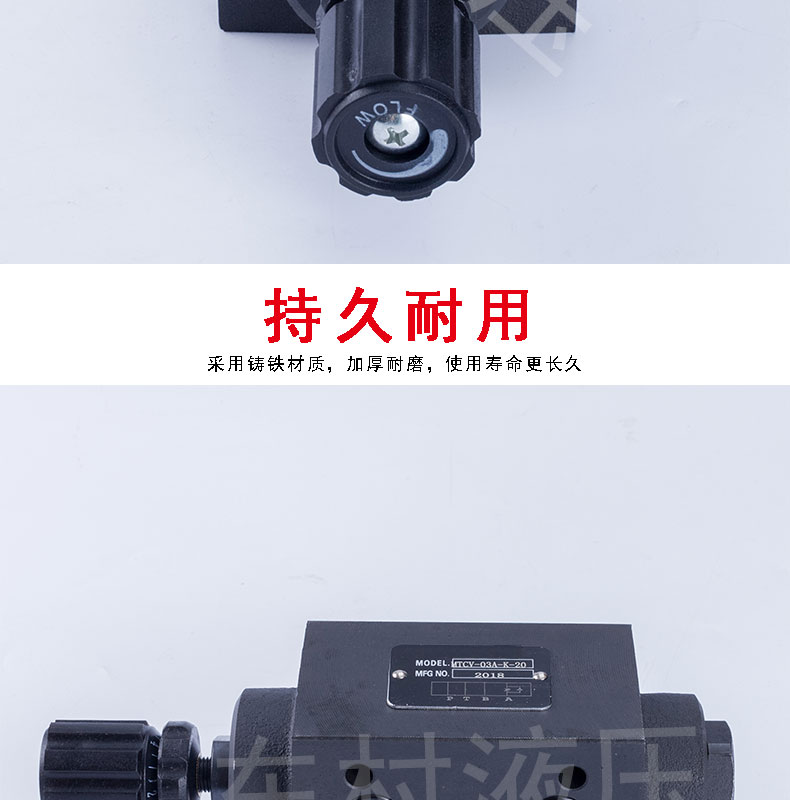

厂家直销液压电磁节流阀 MTCV-03A-K-20叠加式流量控制阀节流阀

节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。将节流阀和单向阀并联则可组合成单向节流阀。节流阀和单向节流阀是

简易的流量控制阀，在定量泵液压系统中，节流阀和溢流阀配合，可组成三种节流调速系统，即进油路节流调速系统、回油路节流调速

系统和旁路节流调速系统。节流阀没有流量负反馈功能，不能补偿由负载变化所造成的速度不稳定，一般仅用于负载变化不大或对速度

稳定性要求不高的场合。

性能要求

对节流阀的性能要求是：

·流量调节范围大，流量一压差变化平滑；

·内泄漏量小，若有外泄漏油口，外泄漏量也要小；

·调节力矩小，动作灵敏。

节流阀(Choke valve)的外形结构与截止阀并无区别，只是它们启闭件的形状有所不同。节流阀的启闭件大多为圆锥流线型，通过它改

变通道截面积而达到调节流量和压力。节流阀供在压力降极大的情况下作降低介质压力之用。

介质在节流阀瓣和阀座之间流速很大，以致使这些零件表面很快损坏，即所谓气蚀现象。为了尽量减少气蚀影响，阀瓣采用耐气蚀材料

（合金钢制造）并制成顶尖角为140～180的流线型圆锥体，这还能使阀瓣能有较大的开启高度，一般不推荐在小缝隙下节流。

特点编辑

1.构造较简单，便于制造和维修，成本低。

2.调节精度不高，不能作调节使用。

3.密封面易冲蚀，不能作切断介质用。

4.密封性较差。

分类

节流阀按通道方式可分为直通式和角式两种；按启闭件的形状分，有针形、沟形和窗形三种。

可调节节流阀：阀针和阀芯采用硬质合金制造，产品按API6A标准设计，具有耐磨、耐冲刷性能。主要用于井口采油（气）树设备。

滑套式节流阀：阀芯采用低噪音平衡型结构，开启轻便，产品按API6A标准设计，阀芯表面覆盖碳化钨，适合于有闪蒸、高压差，高压

力，空化等条件苛刻的场合，使用寿命长，流量调节精度大大提高。适用于石油，天然气，化工，炼油，水电等行业。

应用

由于节流阀的流量不仅取决于节流口面积的大小，还与节流口前后的压差有关，阀的刚度小，故只适用于执行元件负载变化很小且速度

稳定性要求不高的场合。

对于执行元件负载变化大及对速度稳定性要求高的节流调速系统，必须对节流阀进行压力补偿来保持节流阀前后压差不变，从而达到流

量稳定。
